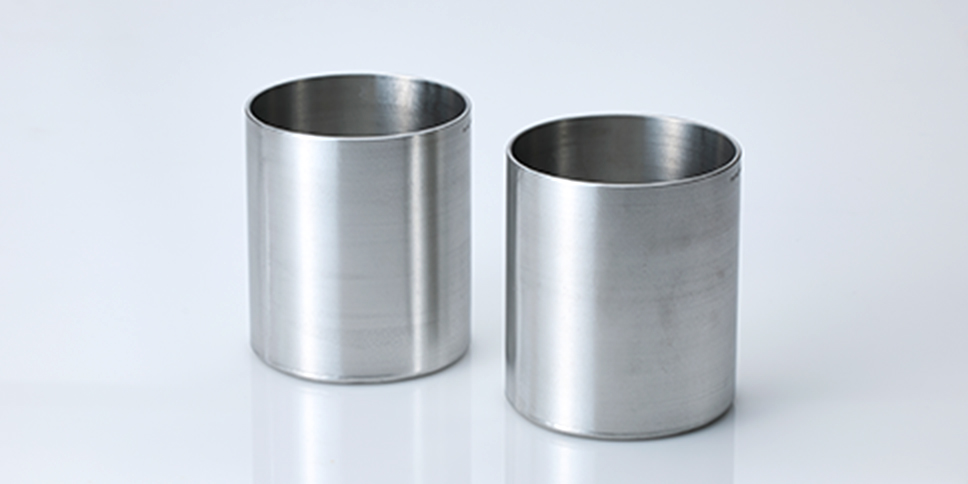

貴金属加工品 単結晶育成用ルツボ

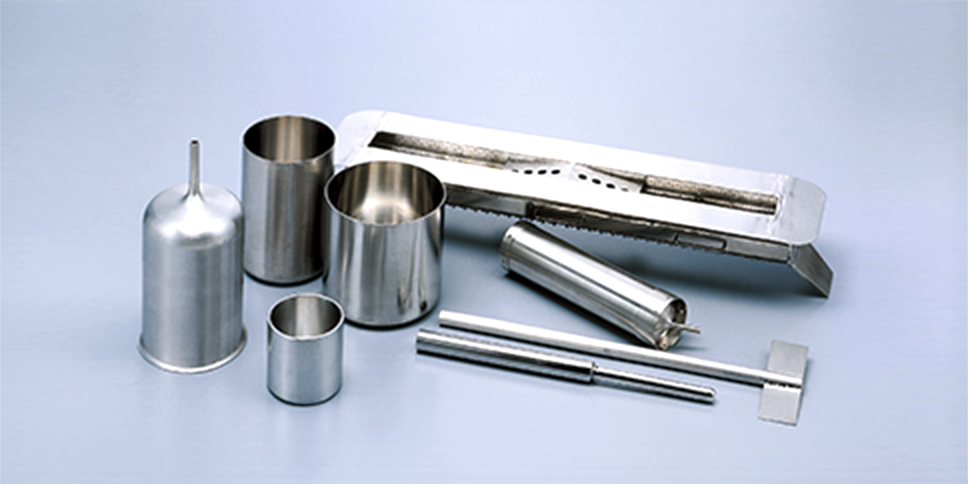

高融点材料の単結晶育成に貴金属製のルツボや器具が使われています。当社は主にイリジウムや白金を取り扱っており、長年培った加工・精製技術をベースとして、高純度かつ高精度な製品の提供を行っています。また、当社オリジナルの強化イリジウム、強化白金を用いたロングライフ化を実現した製品も扱っています。ルツボ以外にもシードホルダー、アフターヒーター、リフレクター、ダイなど、単結晶育成に必要な各種器具も製造しています。

材質 Ir、強化Ir、Pt、GS-FPO、Pt-Rh、Pt-Ir、他

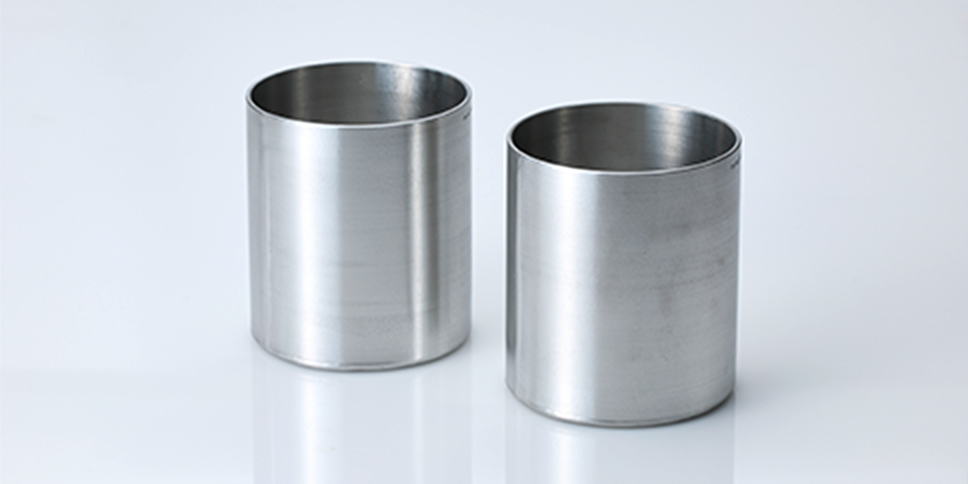

イリジウムルツボ

イリジウムは、「2400℃以上の高融点」「優れた高温強度」「高い酸化耐性」「極めて高い化学安定性」を持つ材料です。単結晶育成分野では、酸化物単結晶といった高融点材料の育成でルツボなどの器具が使われています。イリジウムは高温下においても化学的安定性が高く、溶融物との反応や汚染が極めて少ないため、高純度な単結晶の育成に使用されます。

材料特性・特徴
  • 融点約2,446℃
  • 高温下での優れた機械的強度・耐クリープ性
  • 酸化物溶融体に対する高い耐食性
  • 不純物溶出が少なく、高純度プロセスに最適
育成される主な単結晶
  • タンタル酸リチウム(LiTaO3)
  • サファイア
  • YAG
  • 酸化ガリウム(Ga₂O₃)
  • 各種シンチレータ結晶
  • 各種ファラデーローテータ結晶
イリジウムルツボを用いた主な結晶育成方法

CZ法、EFG法、マイクロPD法

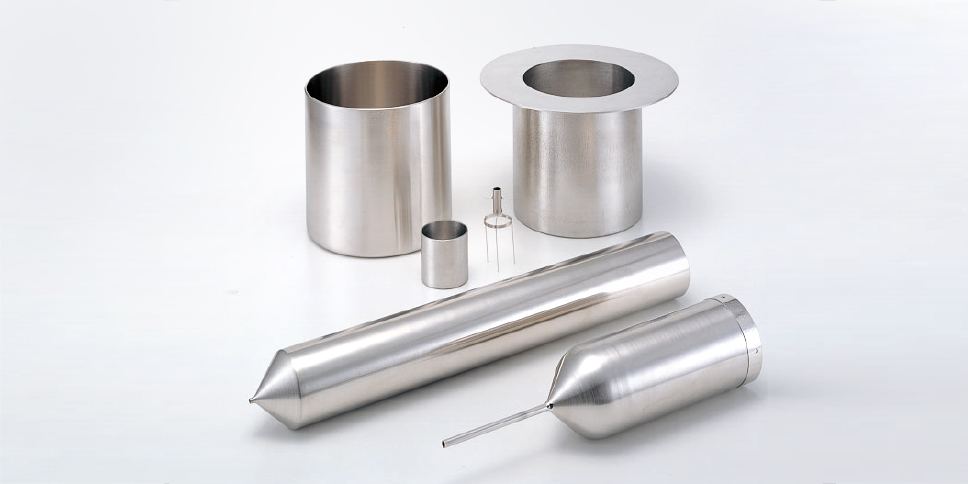

白金ルツボ

白金(プラチナ)は、優れた耐食性と化学的安定性、高融点を持つ材料です。酸性・アルカリ性を問わず多くの溶融物に対して安定で、分析・研究用途から工業用途まで幅広く使用されています。白金は延性・加工性にも優れており、精密な形状設計が可能です。また、熱伝導性が比較的高く、温度分布の均一化に寄与するため、再現性の高い溶融・加熱プロセスを実現します。

材料特性・特徴
  • 融点:約1,768℃
  • 酸・アルカリ・ガラス溶融体に対する高い耐食性
  • 優れた延性・加工性による高精度成形
  • 安定した物性による高い再現性
育成される主な単結晶
  • ニオブ酸リチウム(LiNbO3)
  • 酸化ガリウム(Ga2O3)
  • 各種シンチレータ結晶
  • 各種非線形光学結晶
  • 各種圧電単結晶
白金ルツボを用いた主な結晶育成方法

CZ法、垂直ブリッジマン法、LPE法、マイクロPD法

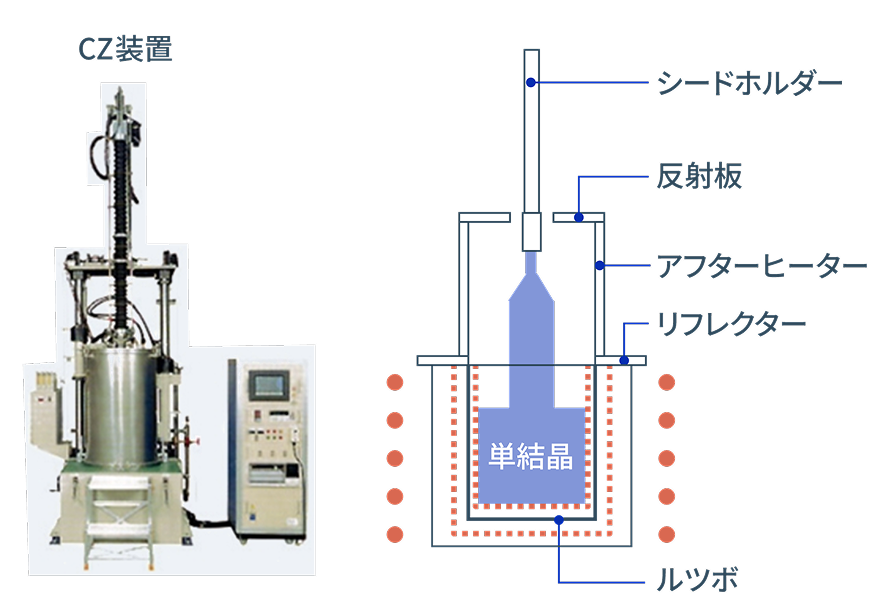

CZ(Czochralski:チョクラルスキー)法におけるルツボの用例

CZ法は、溶融した原料から高品質な単結晶を育成する代表的な結晶成長技術です。半導体基板として用いられるシリコン単結晶など、本手法にて様々な結晶の育成がされています。育成にはルツボをはじめとする各種部材が使用されますが、当社は高融点材料の単結晶育成向けに、イリジウム、白金の各部材を製造しています。
